Düsen

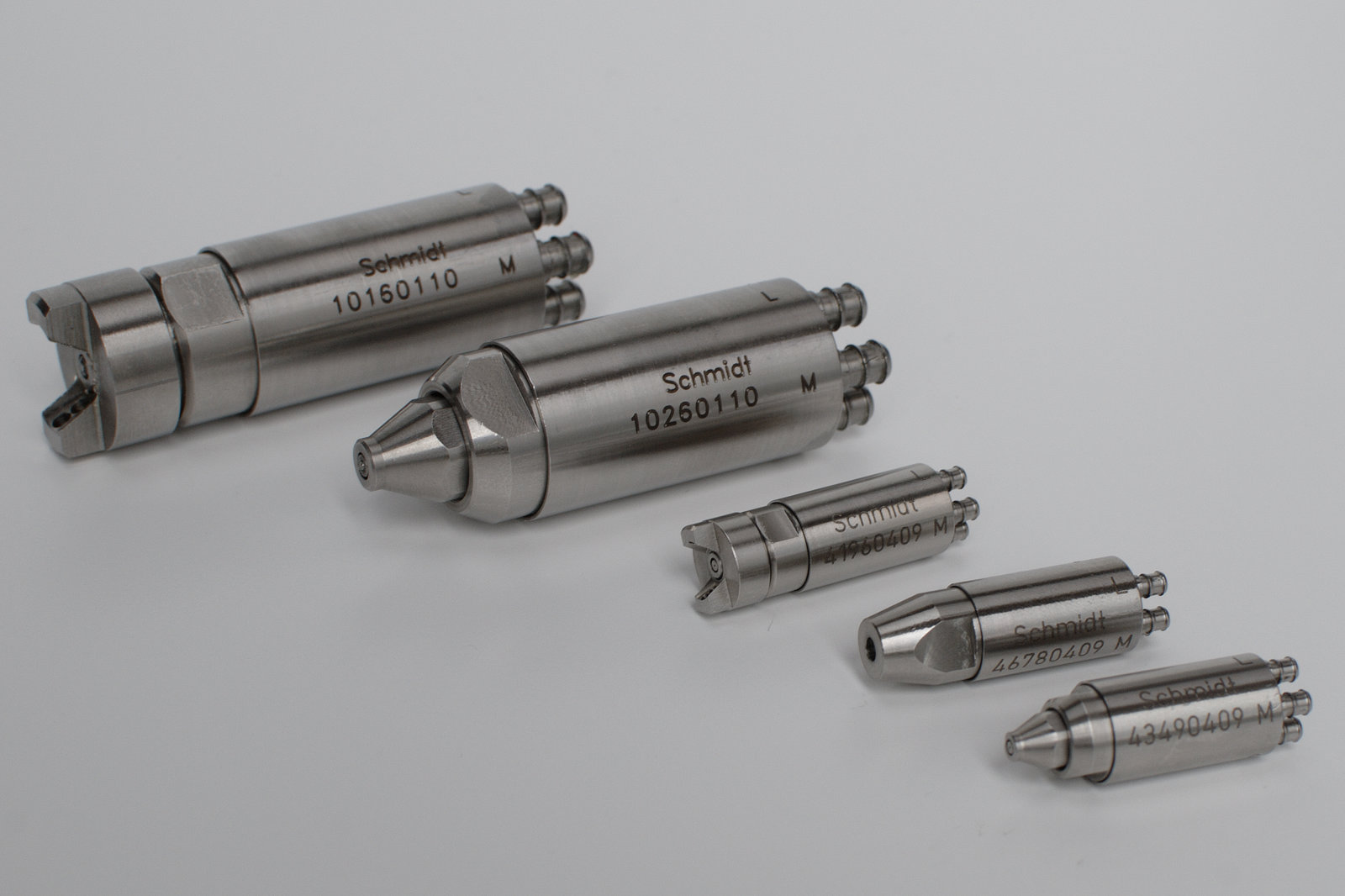

Die Düsen SHG 2000 aus Edelstahl mit Vitondichtungen bestückt, sind für das dosierte und flächengenaue Auftragen in der Mikrodosiertechnik unterschiedlichster Kühl- und Schmierstoffe oder auch von sprühbaren Flüssigkeiten im Allgemeinen konzipiert und geeignet.

Düsen zur Mikrodosierung

Durch eine Vielzahl von Düsenaufsätzen (Düsenköpfe und -verlängerungen) werden je nach Anforderung, unterschiedlichste Strahlformen und Sprühwinkel erzielt. Die dosierte und flächengenaue Auftragsmenge (Sprühbild) wird durch die varianten der Flüssigkeits-Innendüse sowie über den Sprühdruck und / oder Behälterdruck geregelt. An dem Düsenstutzen ist ein blauer Schlauch für die Sprühluft, ein schwarzer Schlauch für die Schaltluft und ein transparenter Schlauch für`s Medium angesteckt.

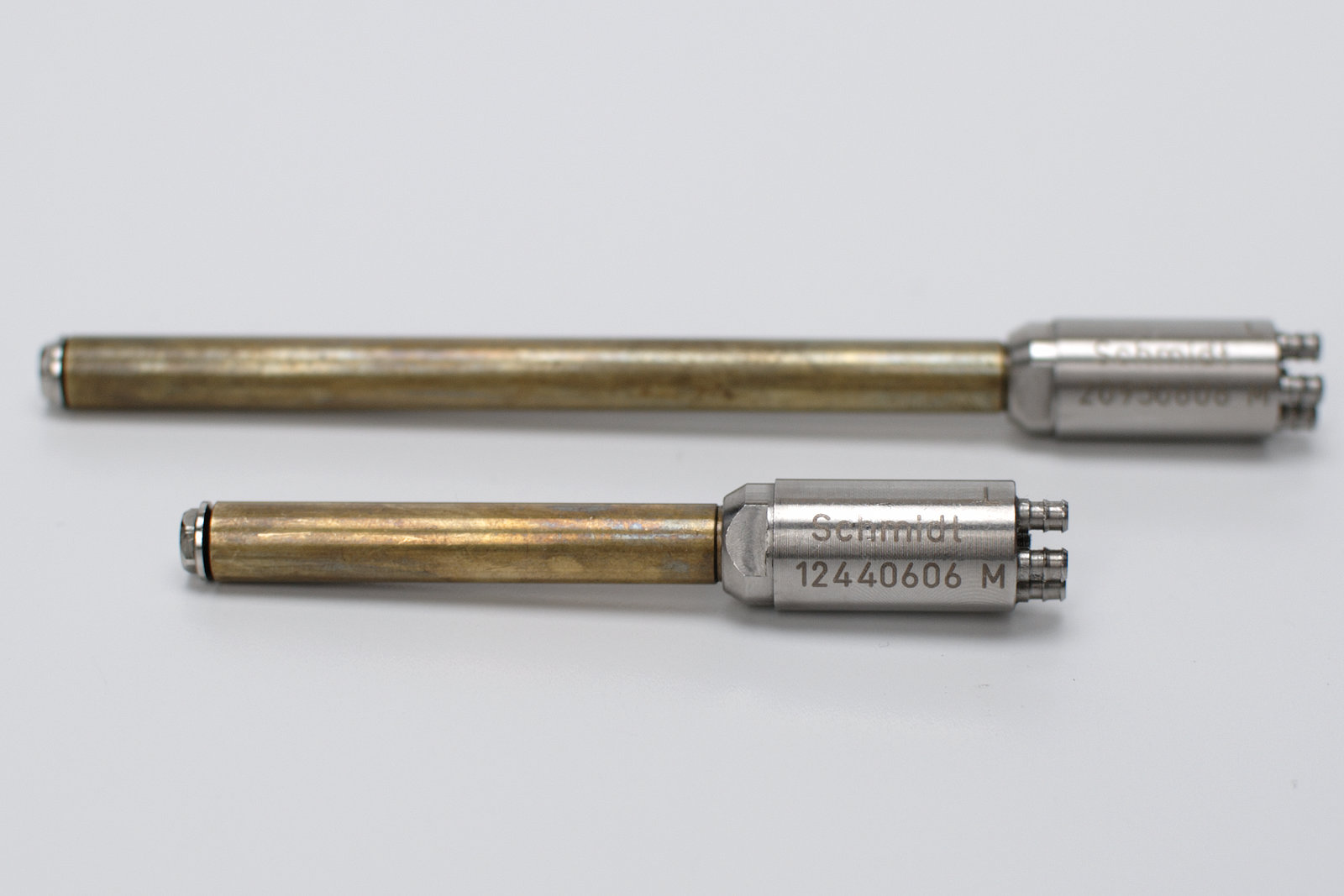

Rundstrahldüsen zur MikrodosierungDie Düsen SHG 2000 sind nahezu nebelfrei, da die „Flüssigkeit“ nicht in der Düse mit Luft gemischt wird – dadurch wird die Bildung von Aerosol vermieden – sondern erst vor der Düse wieder zusammengeführt und über den Sprühluftstrahl transportiert und gezielt gestreut wird.

Die Düsen SHG 2000 arbeiten pneumatisch. Die Flüssigkeit steht in der Düse an und wird durch die Nadel mit Feder und Gegenlage verschlossen. Die Schaltluft wird über ein Magnetventil freigegeben, drückt die Nadel zurück und gibt die Flüssigkeit frei, über ein zweites Magnetventil wird die Sprühluft freigegeben und die Flüssigkeit wird – wie vorgenannt – vor der Düse zusammengeführt und transportiert sowie nahezu nebelfrei gestreut.

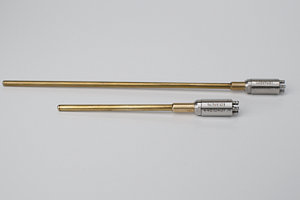

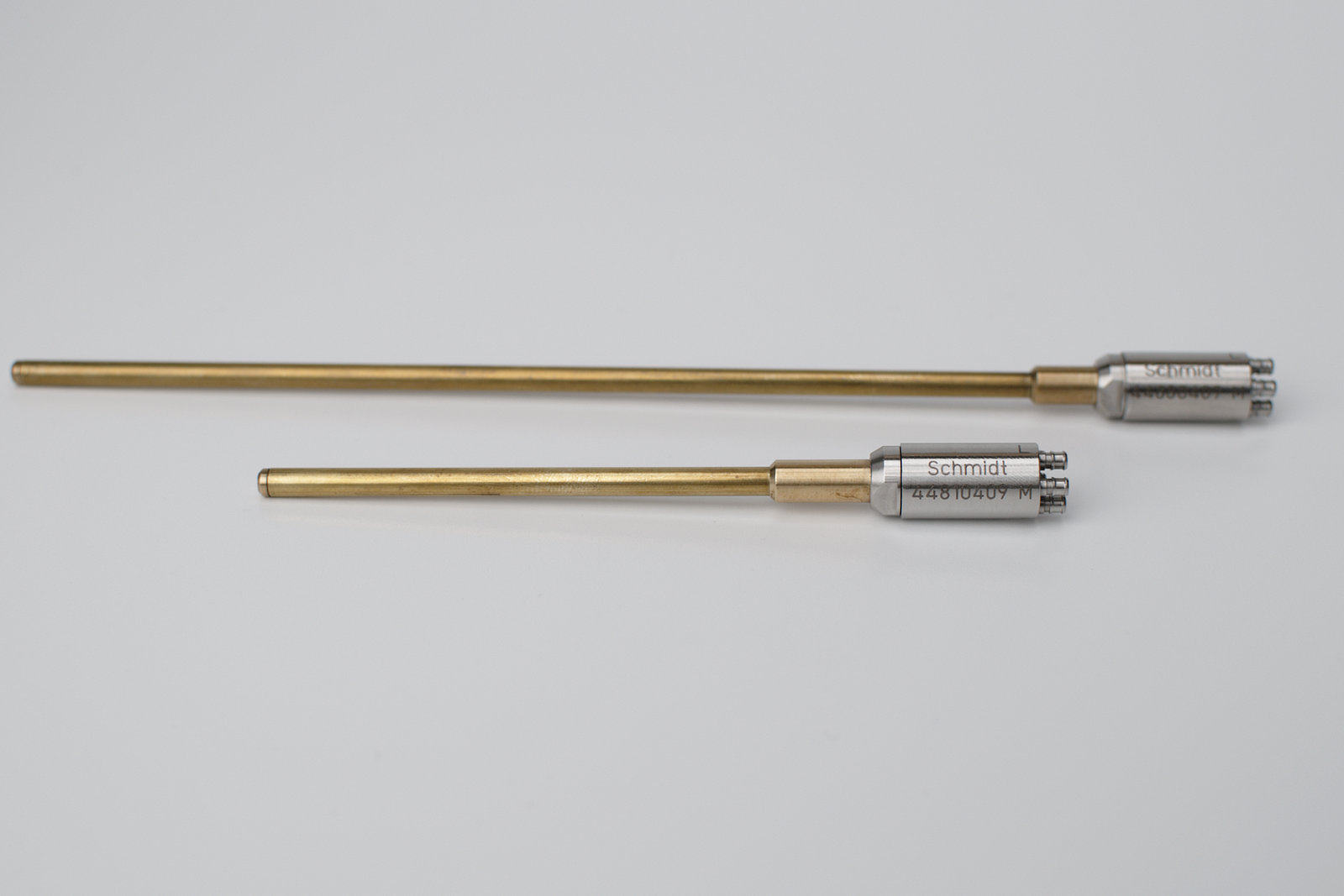

DüsenverlängerungenWird das Magnetventil der Schaltluft wieder abgeschaltet, rückt die Nadel wieder in den Nadelsitz und schließt die Düse. Wird das Magnetventil der Sprühluft synchron abgeschaltet hört die Sprühluft gleichzeitig auf. Etwa beim Gewinden oder anderen spananhaftenden Anwendungen, hat es sich bewährt, die Sprühluft kurze Zeit nach der Schaltluft abzuschalten, um anfallende Späne abzublasen.

Die Düsen SHG 2000 in den unterschiedlichsten Konfigurationen sind aufgrund ihrer Bauart selbstreinigend, nahezu wartungsfrei und unterliegen bei sachgemäßer Handhabung eigentlich keinem bis dahin bekannten Verschleiß.
